9.6. GPS

9.6.1 Werkingen principes van het GPS systeem

9.6.2 Gebruik van GPS



Een GPS vertelt je waar je bent. Navigatiesystemen gebruiken die positiebepaling en met behulp van een digitale kaart wijzen ze de richting aan van plaatsen waarvan de locatie in het geheugen van de computer bekend is.

Bij zweefvliegnavigatie is een GPS niet meer weg te denken. Naar het kompas kijken, steeds de vinger op de kaart houden en constant berekeningen maken, al die handelingen worden nu voor je uitgevoerd.

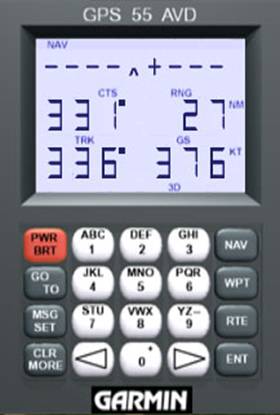

Garmin55

Zweefvliegers kennen al jaren voor de komst van de Tom Tom de enorme voordelen van een GPS. Eén van de eerste GPS-en was de Garmin 55. Een geweldige hulp bij het overlandvliegen. Momenteel verkoopt Garmin veel betere, goedkopere en kleinere GPS-apparaten. Je kunt ze zelfs als horloge krijgen.

GPS betekent Global Positioning System. Dus wereldwijd positiebepaling systeem. Het systeem bestaat momenteel uit 24 operationele satellieten, plus enkele reserve, die in een baan om de aarde draaien.

Die satellieten zenden gegevens uit waarmee jouw GPS ontvanger de positie van de satelliet kan vaststellen. Een GPS is dus een soort radio. Hij zoekt uit welke van de 24 satellieten hij kan ontvangen en aan de hand van het tijdssignaal rekent hij uit hoe ver hij van die satelliet verwijderd is. Zodra hij vier of meer satellieten ontvangt, weet de GPS-ontvanger waar hij zich op of boven de aarde bevindt.

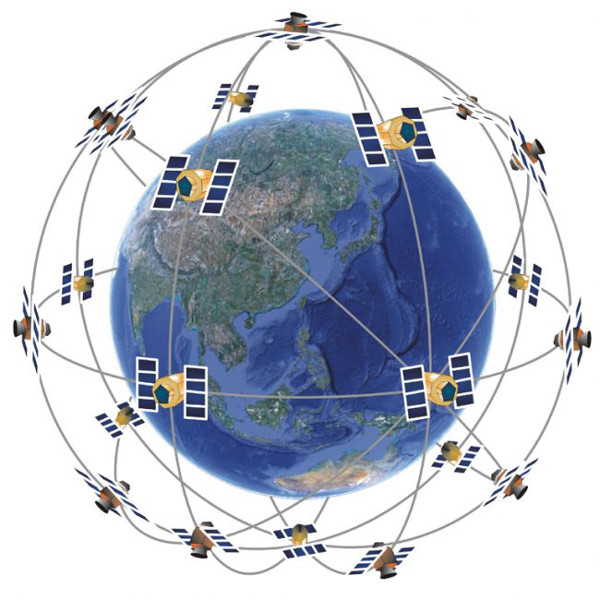

werking GPS

De satellieten volgen allemaal een andere baan om de aarde op een hoogte van ongeveer 20.000 km. Wanneer je de afstand kent van jouw positie ten opzichte van drie bekende punten, dan kun je je eigen positie berekenen. Op deze afbeelding zie je de satellieten A, B en C. De GPS ontvanger, aan boord van het schip, meet hoelang het signaal onderweg is. Zo berekent hij de afstand tot deze drie satellieten. Bij drie satellieten kan de GPS de positie van het schip bepalen. Dat is namelijk het punt waar de drie cirkels elkaar kruisen. Er 4 satellieten nodig om een 3D positie te vinden en een zgn. tijdfout op te lossen. Dat is op de afbeelding weergegeven met satelliet D. Hoe meer satellieten een GPS ontvangt, hoe exacter de positiebepaling.

Sinds 1995 werkt dit systeem voor het Amerikaanse leger en kunnen ook de burgers er gebruik van maken.

De Russen hebben hun eigen systeem en dat noemen ze GLONASS. De Chinezen hebben BEIDOU ontwikkeld. Europa is momenteel bezig om ook een eigen GNSS-systeem (Galileo) op te bouwen. Het moet in 2020 operationeel zijn met 30 satellieten.

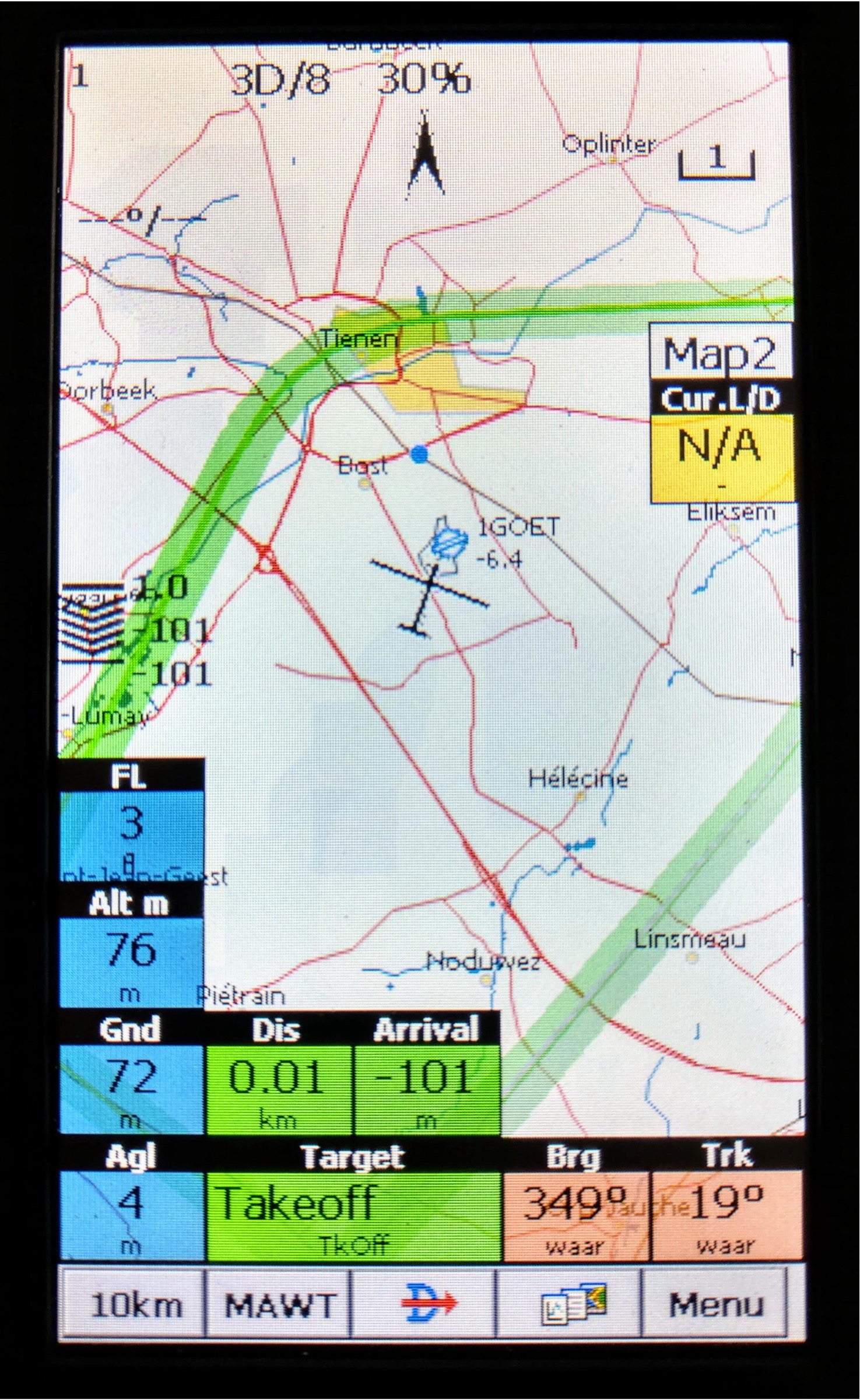

BE Oudie

Tegenwoordig kun je de GPS-positiebepaling koppelen aan een moving map-programma. See You en Winpilot maken hele fraaie. Maar ook een gratis programma zoals GPS-LOG of XCSoar vertellen je precies wat je wilt weten. Dit biedt grote voordelen. Je ziet in een oogopslag waar je je bevindt en de GPS waarschuwt je wanneer je verboden gebieden nadert. Daarnaast werken deze programma’s als een logger. Ze maken namelijk een IGC-bestand, waardoor je later je vlucht nog een keer op de computer kunt analyseren.

Vroeger werden er bij wedstrijden keerfoto’s gemaakt. Met het maken van die foto’s verloor je vaak veel hoogte en tijd. Met de GPS is dat verleden tijd. Veel zweefvliegers hebben er twee aan boord. Mocht de ene uitvallen dan logt de ander gewoon door. Voor de wedstrijd heb je dan een reserve log-bestand en tijdens het vliegen weet je dan dat de kans dat beide apparaten uitvallen wel heel erg klein is.

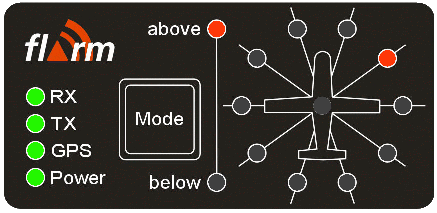

FlarmEcranV2

De ontwikkeling van de GPS gaat elk jaar verder. Sinds 2006 vliegen in Nederland de eerste zweefvliegtuigen met Flarm. Flarm waarschuwt voor andere zweefvliegtuigen of lichte motorvliegtuigen en voor obstakels in het landschap. Behalve een gevoelige GPS ontvanger heeft Flarm een kleine zender/ontvanger aan boord waarmee iedere seconde diens positiegegevens worden uitgezonden met een bereik van zo'n twee á drie kilometer.

Andere vliegtuigen die met een Flarm-systeem zijn uitgerust en binnen bereik zijn, berekenen aan de hand van de ontvangen signalen of er een gevaarlijke situatie ontstaat en zo ja dan waarschuwt Flarm optisch en akoestisch, zowel naar richting als naar afstand en ook naar hoogteverschil. Ook waarschuwt Flarm voor vaste objecten op de grond zoals kabels, masten, torens enzovoort.

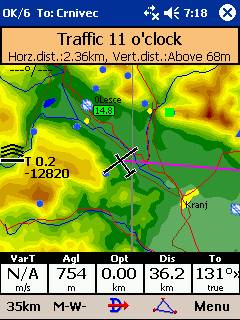

FlarmSYM

Flarm kan ook weer gekoppeld worden aan een navigatieprogramma zoals See You. Dan heb je de hele navigatie op één scherm. Komt er een kist met flarm bij jou in de buurt dan geeft de het een akoestische waarschuwing. Op het scherm verschijnt dan bovendien een mededeling zoals je hier op de afbeelding ziet.

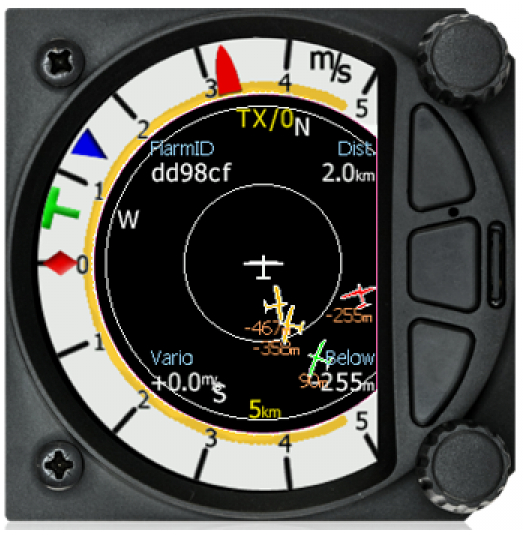

Op deze S80-vario zijn de zweefvliegtuigen die een flarm hebben, binnen een straal van 2 km, zichtbaar.

Naar buiten kijken

Naar buiten kijken is en blijft de belangrijkste veiligheidsregel. Bestudeer de kaart voor de vlucht en niet tijdens de vlucht. Zorg ervoor dat je op de grond  hebt uitgezocht hoe de vluchtcomputer of de elektronische variometer werkt. Zo'n S80 die je hierboven ziet, is een instrument met veel mogelijkheden. Het duurt wel even voor je daar op thuis bent. Verken zo'n instrument op de grond net zo lang tot je alles snel kunt vinden. Lang op de kaart kijken of tijdens de vlucht uitzoeken hoe de boordcomputer werkt, is vragen om moeilijkheden. Oefen op de grond hoe alles werkt. Hoe vind je met jouw vluchtcomputer het dichtstbijzijnde vliegveld, hoe zet je het geluid van de vario luider, enzovoort.

LX-NAV levert een simulatorprogramma waarmee je thuis op de computer het instrument kunt verkennen.

Wanneer je een overland goed hebt voorbereid en alles goed hebt ingesteld dan hoef je tijdens de vlucht niet of nauwelijks aan de instrumenten te komen. Je vliegt veel veiliger en je geniet meer van je overland en het schitterende uitzicht.
